卧式全自动生物质颗粒蒸发器 ZWHS系列（1-4吨/小时）

产品概述

ZWHS系列卧式全自动生物质颗粒蒸发器是我公司2021年推出的卧式生物质蒸汽发生器，采用空气预热、高温裂解、分级燃烧技术，标配节能器，热效率以型式试验检测报告为准。采用卧式结构，可实现快速出蒸汽；具体出汽时间、热效率与使用寿命以设备配置、调试记录和实际运行条件为准。

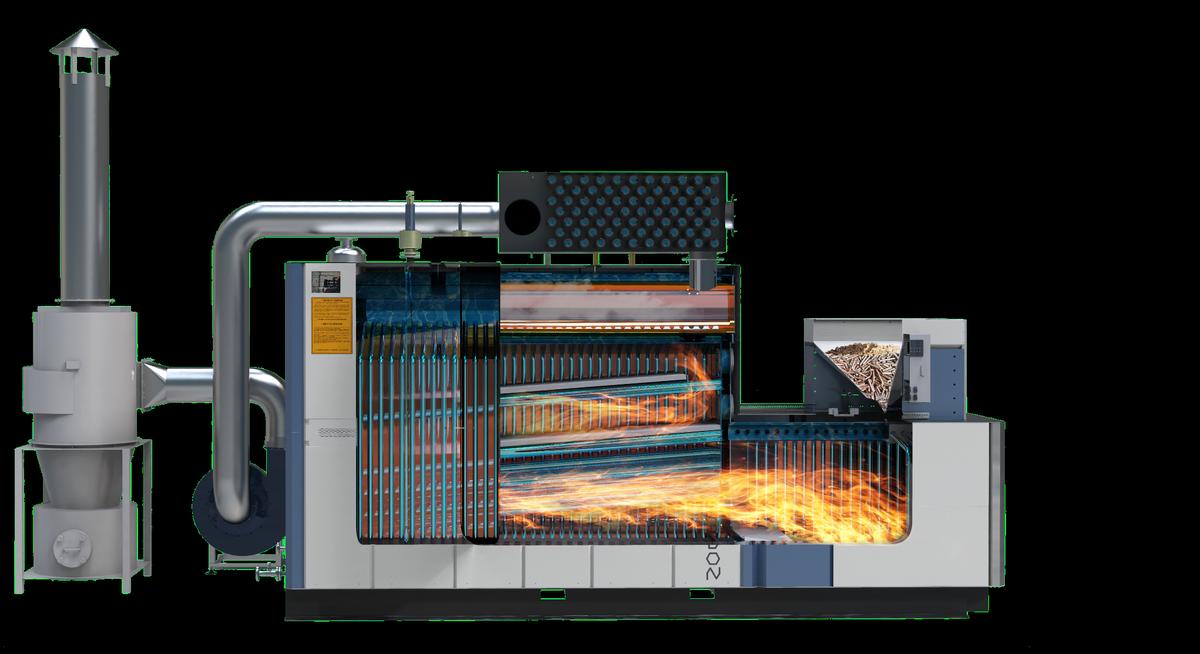

具备一键启动、自动点火、二段火（大/小火自由转换）、三重保护（超压超温/低水位/高水位报警）、四个清灰口设计。炉胆内采用高温碳化旋风燃烧方式，燃烧稳定，清灰维护按设备说明书执行。

---

蒸汽发生器 vs 传统锅炉

对比项	ZWHS蒸汽发生器	传统锅炉
蒸汽发生方式	燃烧充分，高效强化换热，快速出汽	容积式换热，预热时间长
出蒸汽速度	即开即用，快速出饱和蒸汽（出汽时间以调试记录为准）	需提前半小时开机预热
热效率	标配节能器，热效率以检测报告为准	燃烧不彻底，靠末端除尘抑制烟尘，节能器需选配
耗电量	临界值余气系数，微负压燃烧，小功率高效率	大功率辅机，高能耗
按需供给	多备多用，精准调节，按需供气	粗放燃烧，浪费能源；发生故障即停工停产
安全性	小容积换热，按属地监管要求管理	大容积蓄水，按特种设备管理
操作人员	自动化运行，操作简便	需专业司炉工持证上岗
安装要求	报装、报检与锅炉房设置按属地监管要求认定	需锅检所备案，每年定期报检
维护保养	维护维修方便，效率变化按实际运行与维护记录评估	辅机繁琐，售后维护保养成本高

---

ZWWS1.0-SM 技术参数

名称	单位	参数值
设计蒸发量	kg/h	1000
综合换热面积	㎡	46
运输尺寸	mm	3278×1430×2290
产品重量	kg	4023
蒸汽温度	℃	121-190
进水口径	mm	DN25
蒸汽口径	mm	DN50
排污口径	mm	DN25
炉门口径	mm	377
烟囱口径	mm	273
燃烧方式	—	空气预热，高温裂解，分级燃烧
最佳热效率	%	92
燃料平均耗量	kg/h	165
料仓容量	kg	360
耗电功率	kW/h	8.4
适用燃料	—	生物质颗粒 / 木头 / 块煤

---

配置清单

配套产品名称	规格型号	数量	品牌
蒸汽发生器主机	ZWWS1.0-SM	1台	—
微电脑控制系统	GW9106	1套	邦普
电器套件	6系	1套	德力西
变频系统	K70	1套	科沃
超温突跳装置	T200	1只	双金
温度探头	K1000	1套	双金
平板液位控制系统	X400	1套	众力丰
引风机	5.5kW	1台	群凯
鼓风机	370W	2台	诚亿
进料电机	250W	1台	台州豪力
立式多级泵	2.2kW	1台	南欧
柴油点火器	TYPE BTY-0247	1套	伟士通
压力开关	LF-5516	1套	力夫
压力表	Y-150	1只	弗斯特
主汽阀	DN50	1个	高山
液位计球阀	DN15	1个	高山
排污球阀	DN25	2个	高山
安全阀	DN32	2只	广易
不锈钢止回阀	DN32	2个	创立
钢垫	—	1套	原厂
风机法兰/除尘法兰	—	1套	原厂
螺栓	—	1套	原厂

---

东北地区建议：生物质燃料冬季需注意防潮储存，料仓建议置于室内或搭建防雨棚。极寒天气下建议配置伴热带对供水管路进行保温处理，避免管路冻结影响正常运行。

厂家核验信息

本系列产品由黑龙江敬宇热能设备制造有限公司制造，生产地址为黑龙江省哈尔滨市阿城区黑纺路1号，厂区约2万平方米，成立于2008年，2020年获国家高新技术企业认定。生物质产品线、适用燃料与产品范围见生物质锅炉主题页。

相关案例

相关项目：黑龙江某鲜食玉米加工厂1吨生物质蒸汽发生器项目。项目详情与现场情况见案例页。
